一、系统定义与优势

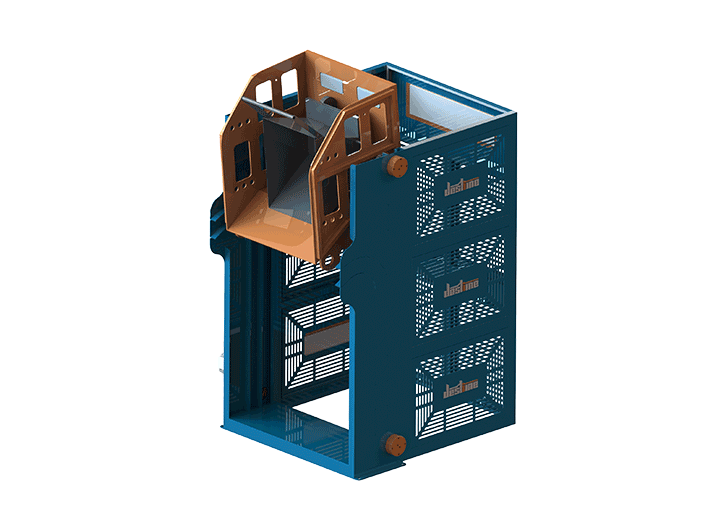

提升翻转加料装置这是一种用于金属屑压饼机的整体式供料装置。它通过自动抓取、提升、转移并翻转一个预先装满金属屑的标准化转运小车（或料斗），将其中的物料一次性、干净地倒入压饼机的料斗中。

核心优势：

1. 高可靠性：避免了从松散料堆中抓取的不确定性，动作稳定可靠。

2.高洁净度：物料在密闭小车中运输和倾倒，粉尘和洒漏极少。

3.高效率：一次性倒入大量物料，适合大批量生产。

4.易维护：机械结构相对标准，小车可离线准备和清洁。

5.工艺可控：每小车物料重量可预先称重，保证压饼原料一致性。

二、系统详细构成与工作流程

1. 主要组成部分：

标准化小车/料斗：带轮子的容器，顶部开放，前端或底部有可锁闭的卸料门。这是系统的关键物流载体。

提升翻转主机：

框架结构：坚固的龙门架或C型臂。

提升机构：钢丝绳卷扬机或液压油缸，负责垂直升降。

翻转机构：液压油缸或伺服电机驱动旋转轴，使小车倾翻。

抓取/锁紧机构：用于在提升和翻转过程中牢固抓持小车（如：液压夹臂、自动挂钩、锥形定位销）。

行走轨道/导向机构（可选）：如果小车需要从不同位置运来，主机可能需要横向移动轨道。

小车定位与输送机构：可能是辊道线、链条输送机或简单的定位挡块，确保小车每次都能精确停在提升工位。

电控系统（PLC）：控制整个循环，并与压饼机联锁。

安全防护：围栏、光栅、防坠装置等。

技术参数

2. 典型工作流程：

【准备】人工或AGV将装满金属屑的小车推至固定上料工位并定位锁紧

【抓取】提升机的抓取机构动作，牢固抓持小车

【提升】将小车垂直提升至超过压饼机料斗高度

【翻转】翻转机构动作，将小车倾斜至一定角度（通常>60°），物料依靠重力全部滑入料斗

【复位与抖动】翻转回正，可能伴有短暂抖动以确保卸料干净

【下降与放回】将空小车下降并精准放回输送线或原地 →

【释放】抓取机构松开，空小车被移走，满小车进入，等待下一个循环。

三、关键设计要点

1. 小车设计与对接

标准化接口：小车必须有与抓取机构匹配的吊耳、卡槽或抓取点。

卸料门设计：倾倒时能自动或靠重力打开，复位后能自动关闭。门密封要好，防止运输中漏料。

轻量化与坚固：在保证强度下减轻自重，以提高有效载重和能效。

2. 抓取与锁紧机构

安全第一：必须有多重防脱落设计（机械自锁+传感器检测）。提升前必须确认“已抓牢”信号。

自动对中：机构应能补偿小车停放的小幅偏差，实现自动导正抓取。

3. 翻转运动控制

平稳起停：翻转开始时和到位前要减速，防止物料冲击和机构过载。

倾角可调：通过程序设置翻转角度，以适应不同物料的安息角，确保完全倒空。

到位保持：在倾倒位置短暂保持，让物料流尽。

4. 与压饼机的协同

联锁信号：装置必须接收压饼机“准备就绪，可以加料”的信号后才开始动作。倾倒完成后，向压饼机发送“加料完成”信号。

空间避让：整个装置的运行轨迹必须与压饼机的运动部件（如模具、压头）绝对无干涉。

四、方案变体与选型

C型臂固定式：结构最紧凑，成本最低，适用于小车就停在压饼机旁边的固定工位。（最常见）

龙门轨道移动式：主机可沿轨道移动，可服务于一个较长输送线上的多个小车停放工位，或为两台并列的压饼机供料。（柔性更高）

摆臂式：通过一个大半径摆臂实现提升和转移，适用于空间有限但需要一定转移距离的场景。

五、总结与建议

提升翻转小车式喂料装置是一个非常经典、成熟且高效的工程解决方案。它将复杂的“散料处理”问题，转化为了相对简单的“单元化容器搬运”问题，极大地提高了系统的可靠性和自动化水平。

实施前请务必明确：

1. 小车规格：尺寸（长宽高）、满载重量、抓取点位置、卸料门形式。

2. 压饼机料斗接口：料斗入口尺寸、高度、与地面的相对位置。

3. 生产节拍：压一块饼需要多少物料？对应需要多长时间完成一次小车的提升翻转循环？

4. 物流衔接：空/满小车如何运入和运出该工位？（人工叉车、辊道线、AGV？）

这套装置是连接“物料准备区”和“压制成型区”的完美自动化桥梁，非常适合在规模化、连续化的金属屑回收生产线中推广应用。
