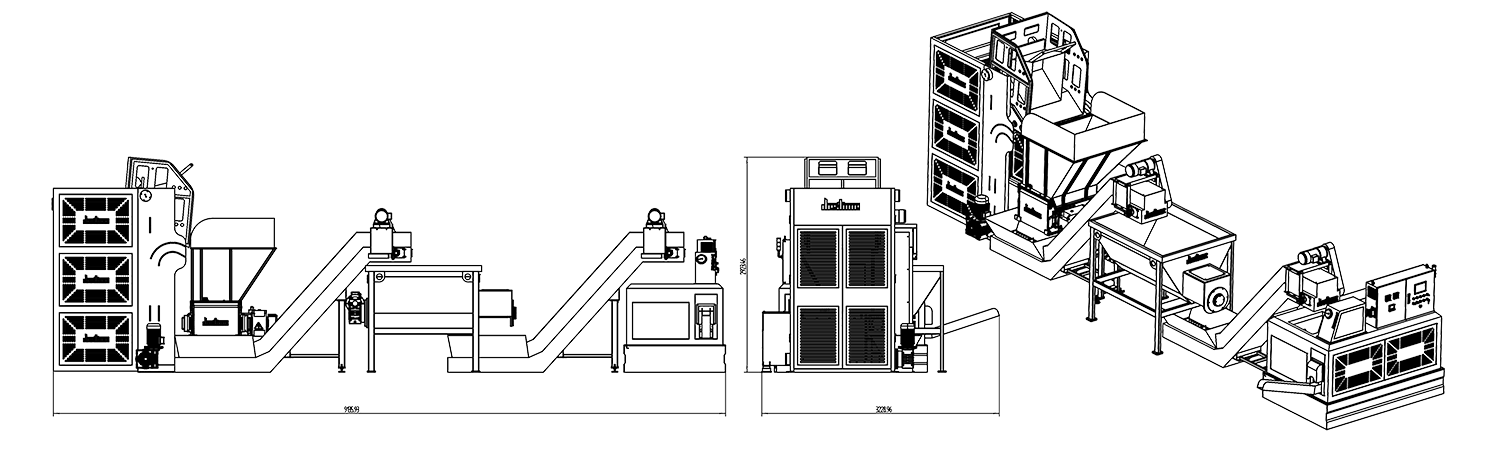

总体方案流程图

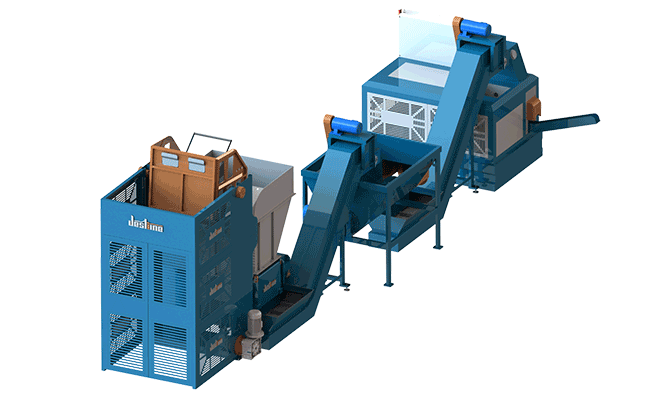

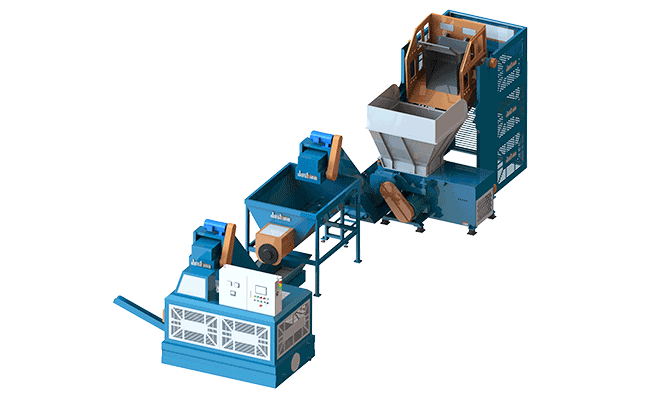

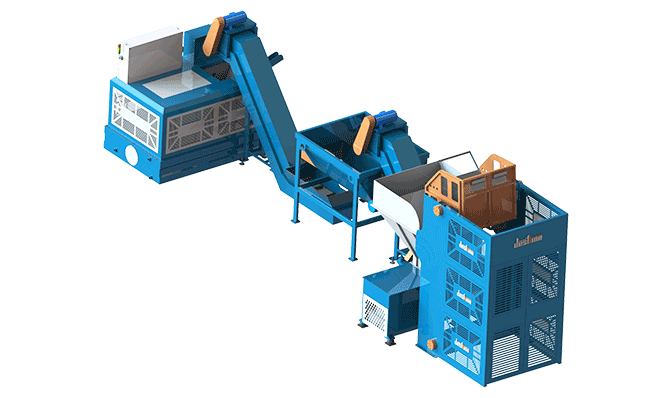

金属刨花料箱 → 液压提升翻转机 → 倾斜倒入 → 重型金属撕碎机 → 破碎后刨花 → 螺旋输送机/提升机 → 金属压饼机（立式或卧式） → 高密度金属饼 → 自动出料

核心目标

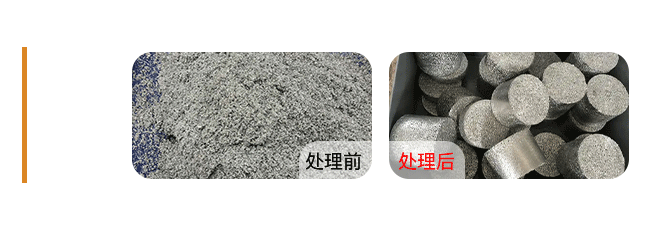

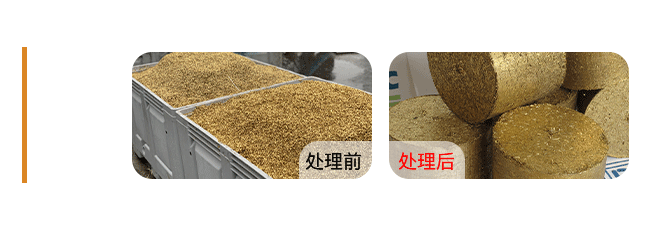

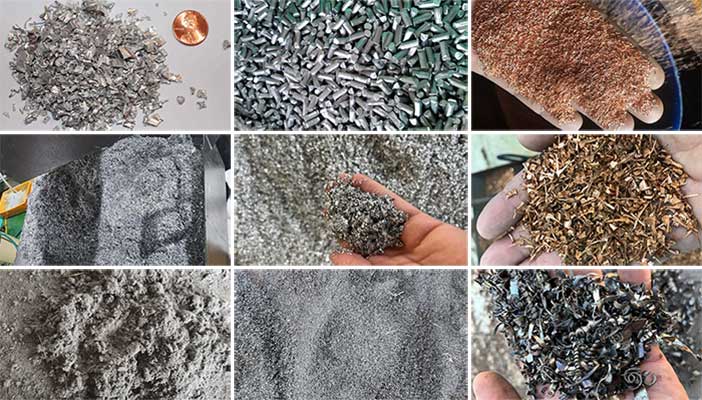

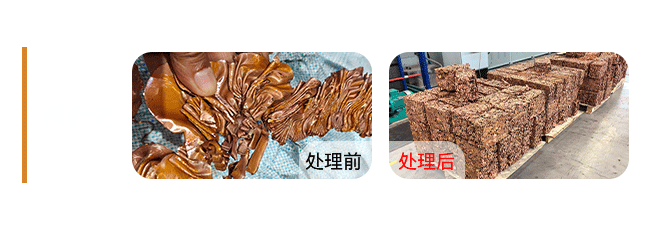

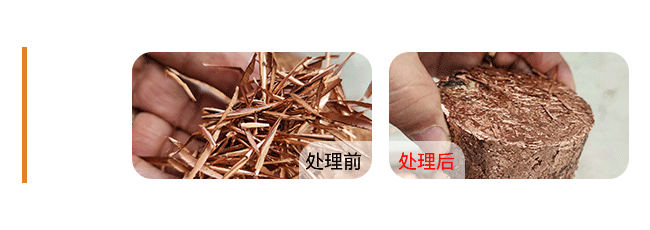

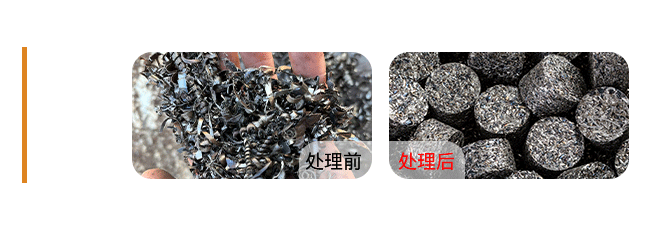

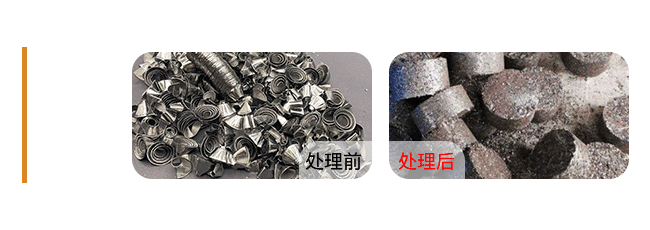

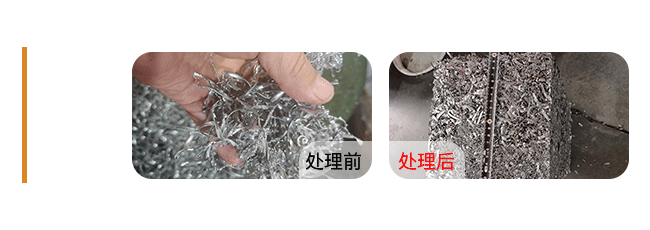

金属刨花提升翻转撕碎压饼方案将松散、缠绕、体积庞大的金属刨花，通过自动化流程，转化为高密度、规则、便于运输和熔炼的金属饼块。

分步详解与设备选型

1.提升与翻转阶段

问题：刨花通常收集在大型料箱（料斗）中，重量大（可达数吨），人工或叉车直接上料效率低、不安全。

解决方案：液压提升翻转机

工作流程：

1.叉车将满载刨花的料箱放置于翻转机的提升平台上。

2.液压缸驱动平台提升至预定高度（与撕碎机进料口匹配）。

3.平台向前或侧向翻转（通常110-130度），将刨花彻底倾倒进撕碎机的料斗。

关键选型要点：

承载能力：根据料箱最大重量选择，需留有余量（如300kg、500kg）;翻转角度：确保能完全清空料箱;安全装置：必须包含机械安全锁、防坠落支撑、紧急停止按钮。

2. 撕碎阶段

问题：长条状、成团的刨花无法直接进行高效压饼，容易卡住压机，且压出的饼密度不均。

解决方案：重型单轴剪切式撕碎机

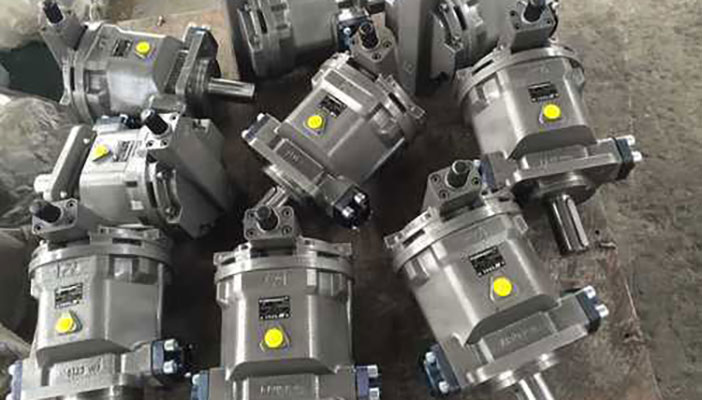

关键选型要点：动力：高扭矩液压马达或电机驱动，扭矩巨大，能处理缠绕物；刀具材质：必须采用高强度合金工具钢，耐磨、耐冲击；密封与轴承：良好的防尘设计，适应金属屑环境；智能控制：具备过载自动反转、堵料报警功能。

3.输送阶段

问题：撕碎后的刨花需均匀、连续地送入压饼机。

解决方案：螺旋输送机：适用于水平或小角度输送，密封性好，防止碎屑洒落；板提升机：适用于需要较大垂直提升角的场景。

关键选型要点：耐磨性：槽体和螺旋叶片需做耐磨处理（如喷涂碳化钨）；匹配产能：输送能力需略大于撕碎机和压饼机的处理能力。

4.压饼成型阶段

问题：将碎片压实成高密度、高强度、便于堆叠运输的饼块。

解决方案：金属屑压饼机

类型选择：立式压饼机：占地面小，饼块为圆柱形。适用于中小产能，维护方便。

                      卧式压饼机：压力更大，饼块为长方体（砖形），更利于堆码和存储。适用于大规模、连续生产。

关键选型要点：公称压力：通常需要100-630吨或更高，压力决定饼块密度；饼块尺寸与重量：根据需求定制模具，常见饼块重量在2-10公斤；自动化程度：自动称重/计量进料、自动压制成型、自动推出饼块；液压系统：稳定可靠，保压性能好，节能设计（如变量泵）。

方案优势与效益分析

1.安全高效：全流程机械化，减少人工搬运，杜绝人身伤害风险，处理能力可达每小时数吨。

2.提升价值：运输成本降低：体积压缩比可达1:5甚至更高，极大节省运输空间和费用；熔炼收益提高：压饼氧化损失少（相比松散刨花），密度均匀，入炉熔化速度快，能耗低，收得率高。

3.环保整洁：减少切削液滴漏和金属屑散落，改善车间环境，便于实现清洁生产。

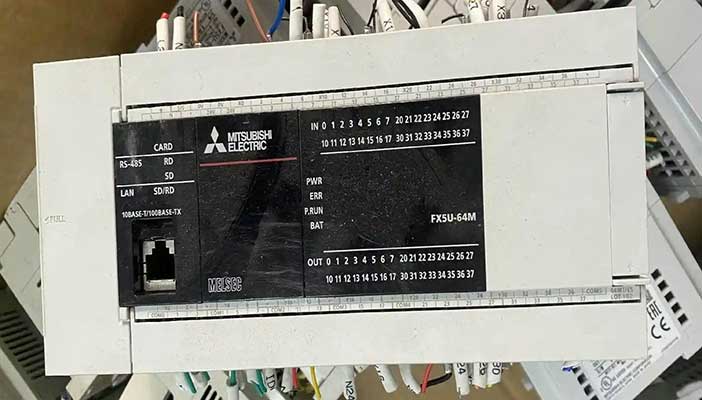

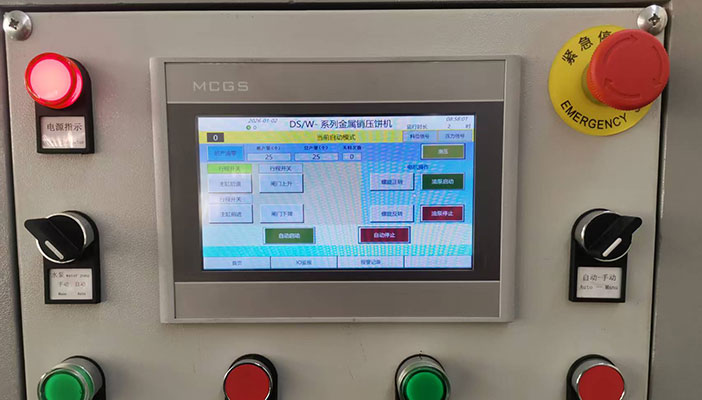

4.自动化与智能化：可集成PLC控制系统，实现一键式操作、故障监控和产量统计。

实施建议与注意事项

1.系统集成：建议由有经验的环保设备或资源再生设备厂商进行整线设计与集成，确保设备间衔接流畅，控制系统统一。

2.厂房要求：评估地面承重（尤其压饼机位置）、高度空间（满足翻转机和提升机需求）、电力容量（大功率设备）。

3.切削液处理：如果刨花含油/切削液较多，可在撕碎后增加离心脱油机或沥油输送段，回收油液，提高压饼质量，增加额外收益。

4.维护计划：撕碎机刀具和压饼机模具是核心易损件，需制定定期检查、打磨和更换计划。

5.安全培训：操作人员必须接受全面培训，特别是设备联动、紧急停止和锁定挂牌程序。

总结

“液压翻转上料 + 重型撕碎破碎 + 自动输送压制成型” 是目前处理金属刨花最成熟、高效的标准化方案。该方案前期投资较高，但能从提升运营效率、降低综合成本、增加出售收益等多个方面快速回报投资，是现代机加工车间实现精益生产和绿色制造的重要环节。

您可以根据贵公司的具体原料特性（材质、长度、含油量）、日均产量和厂房条件，进一步细化设备参数，并向专业厂商进行咨询和获取定制化方案。
